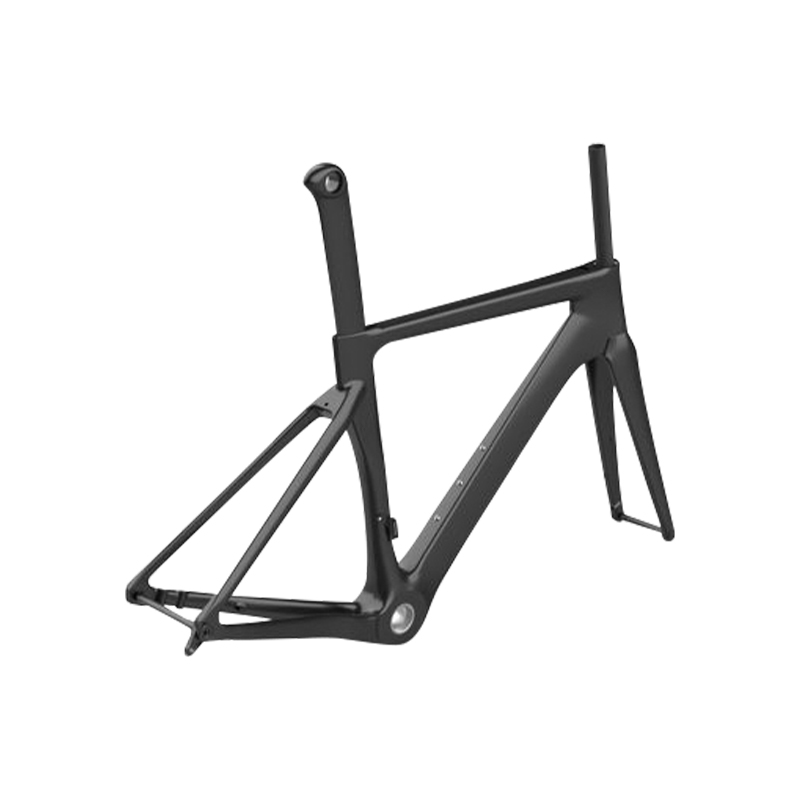

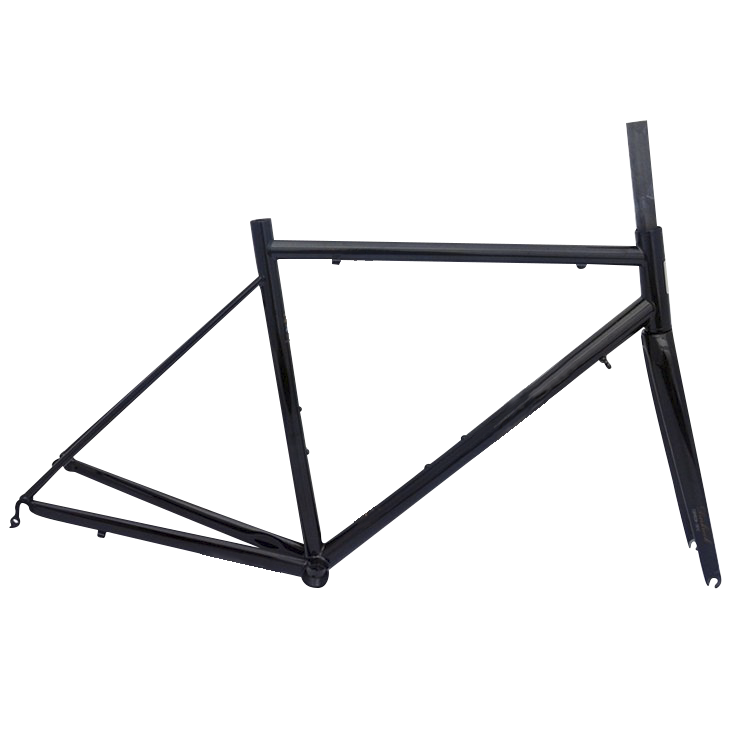

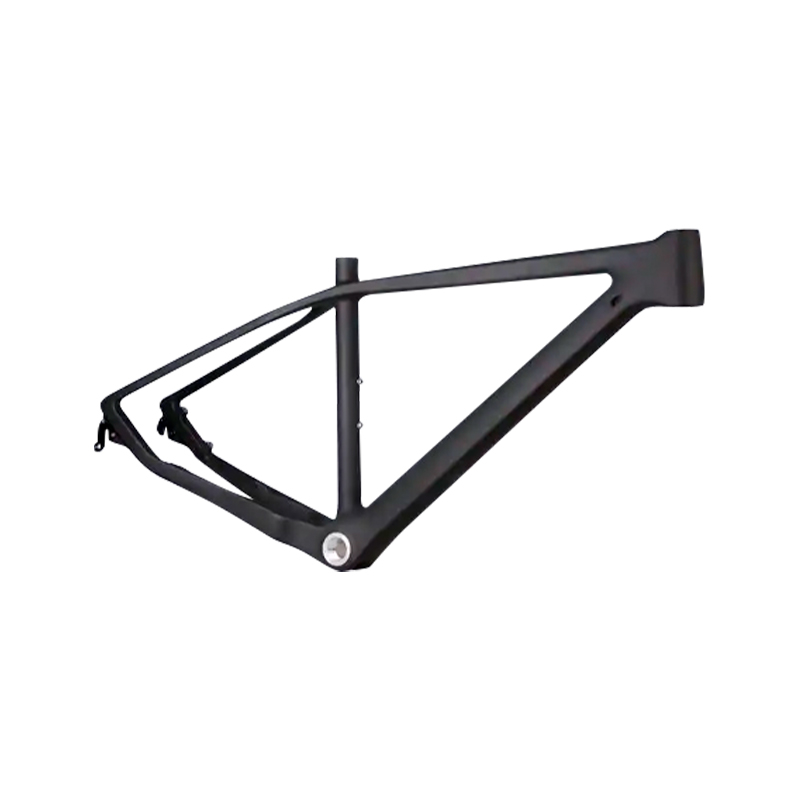

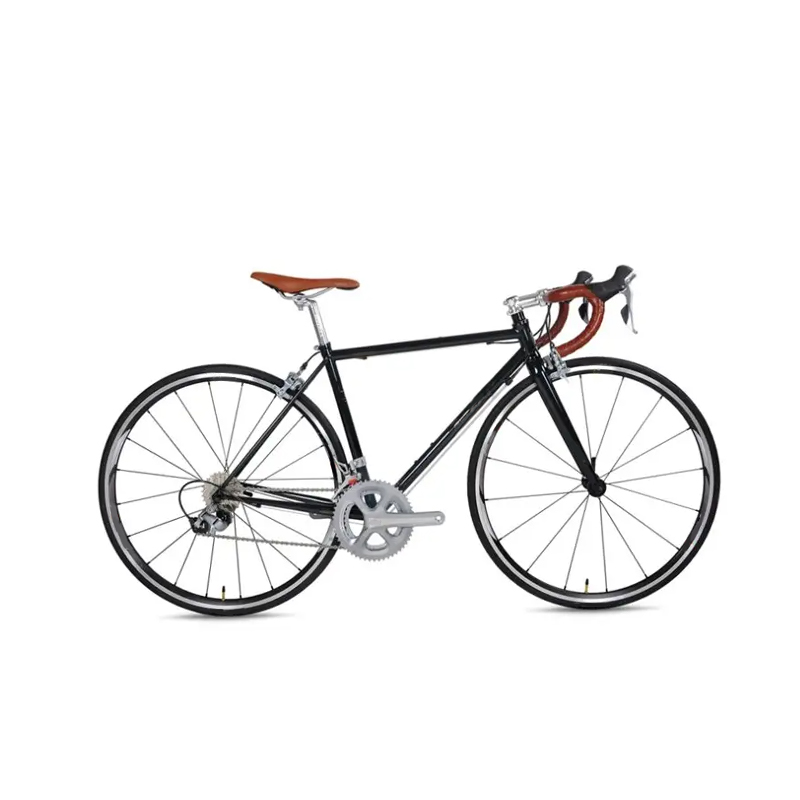

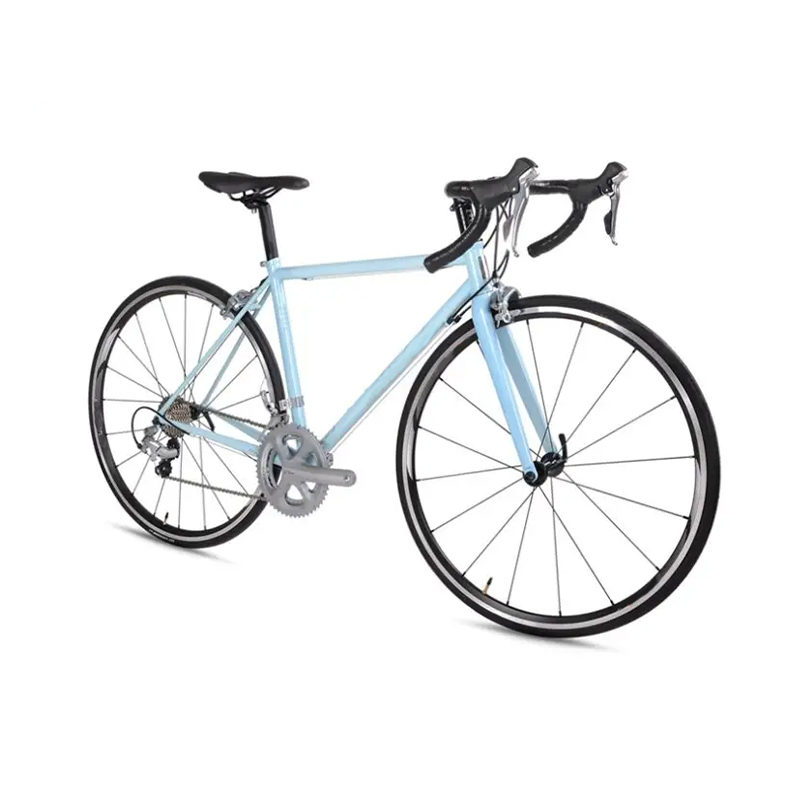

Bingkai Basikal Gentian Karbon

Bingkai basikal gentian karbon terdiri daripada lapisan gentian karbon (lapisan gentian karbon tenunan) yang tertanam dalam matriks resin epoksi. Serat karbon memberikannya kekuatan, dan resin mengikatnya bersama-sama. Kebanyakan bingkai dibuat daripada berbilang lapisan gentian karbon/bahan resin (dipanggil "prepreg"), dengan gred dan arah berbeza diambil kira di lokasi berbeza dalam bingkai.
Kelebihan:

  • Nisbah kekakuan-kepada-berat yang tinggi;
  • Kebolehbentukan Dipertingkatkan;
  • Mampu dibentuk menjadi profil tiub aerodinamik.
Hubungi Kami
Sebelumnya：Papan Dayung Ringan Ketahanan Kakisan Kekuatan TinggiSeterusnya：Kayuh Pickleball Ringan Gentian Karbon
skop
Pembuatan - Serat Karbon
Kekuatan Lentur MPa 700-900
Kekuatan Tegangan MPa 300-400
Kekuatan Mampatan MPa 150-250
Modulus Keanjalan GPA 200-300
Ketumpatan g/cm 3 1.8
MONOCOQUE · MODULUS TINGGI
Bingkai Basikal Gentian Karbon
Pembinaan monokok menggunakan prepreg gentian karbon Toray T700, T800, dan M40J dengan acuan dalaman EPS. Julat berat bingkai 850–1150 g (saiz M, versi brek cakera). Jadual susun atur direka bentuk untuk taburan kekakuan anisotropik: kekakuan sisi tiub kepala 120 N·m/° (standard EN 14781), kekakuan kilasan pendakap bawah 180 N·m/° di bawah input tork 50 N·m. Toleransi penjajaran tercicir ±0.5 mm, kepekatan cangkang BB86 tekan muat dalam 0.05 mm.
Berat (M) 850–1150g
BB kekakuan 180 N·m/°
Fork offset 43–48 mm
◆
Kelebihan struktur
  • → Nisbah kekakuan khusus: 105–120 kN·m/kg, melebihi aluminium 6061 (25 kN·m/kg) dan keluli (20–22 kN·m/kg) di bawah jisim yang sama.
  • → redaman getaran: Pekali redaman modal 0.025–0.035 pada 50–200 Hz, mengurangkan penghantaran sembang jalan ke titik sentuhan.
  • → Rintangan kesan: Prestasi ujian jatuh setiap EN 14766: tiada patah struktur selepas 22 kg turun daripada ketinggian 450 mm.
  • → Rintangan kakisan: Tidak terjejas oleh peluh, semburan garam atau pendedahan UV (diuji mengikut ASTM B117, 500 jam).
◆
Data geometri & susun atur
Panjang rantai 405–425 mm (bergantung kepada saiz)
Sudut tiub kepala 71°–73.5°
Penurunan kurungan bawah 65–75 mm
Pecahan isipadu gentian 58% – 65%
Bilangan lapis (kawasan DT) 12–18 lapisan (orientasi 0°/45°/90°)
01
Pengesahan mekanikal
Ujian keletihan setiap ISO 4210-6: 100,000 kitaran pada beban 1,200 N digunakan pada pedal, tiada perambatan retak. Kesan tiub kepala: 18 kN beban statik tanpa kegagalan.
02
Permukaan & kemasan
UD matte, kepar berkilat atau kemasan terdedah karbon mentah. Ketebalan bulu jernih 40–60 μm, UV-stabil dengan kekuningan ΔE < 1.5 selepas 500 jam QUV.
03
Keserasian
Tiub kepala tirus (1-1/8” hingga 1-1/2”), pendakap bawah BB86-92 atau T47 berulir, brek cakera lekap rata (pemutar 160/140 mm), melalui gandar 12x100/12x142 mm.
⚙
Segmen aplikasi
Lumba jalan raya Ketahanan/Gran Fondo Kelikir sepanjang jalan Berbasikal trek Penukaran e-basikal (diperakui)
▸ Spesifikasi pemasangan & tork
  • Bolt plat muka batang: 5–6 N·m (tampal pemasangan karbon diperlukan pada tiub pemandu)
  • Cawan pendakap bawah: 40–50 N·m (benang) / muat tekan memerlukan Loctite 641
  • Baut caliper brek cakera: 8–10 N·m (kekuatan sederhana pengunci benang)
  • Penyangkut derailleur: 3–4 N·m, serasi UDH jenis keciciran yang boleh diganti
▸ Nota penyelenggaraan & pengendalian
  • Elakkan pengapit pada tiub atas atau tiub tempat duduk; gunakan pengapit meja kerja pada tiang tempat duduk sahaja.
  • Periksa penundaan selepas ranap menggunakan ujian ketik syiling (perubahan nada boleh didengar menunjukkan pemisahan).
  • Jangan melebihi 8 N·m pada mana-mana komponen antara muka karbon tanpa mesin basuh atau pengehad tork.
  • Suhu penyimpanan -10°C hingga 50°C, elakkan sentuhan langsung dengan aseton atau cecair brek.
ⓘ
Had berat maksimum penunggang
120 kg (termasuk gear) untuk varian jalan/kerikil; 150 kg untuk versi diperakui e-basikal yang diperkukuh.
ⓘ
Perlindungan jaminan untuk cat
2 tahun terhadap delaminasi atau pengelupasan kot jernih. Serpihan batu tidak ditutup.
ⓘ
Di2/EPS penghalaan dalaman
Serasi dengan Shimano Di2, SRAM AXS, Campagnolo EPS. Saluran dalaman untuk 4 wayar.
! ISO 4210-6 diperakui. Nombor siri kelompok untuk kebolehkesanan. Layup dioptimumkan untuk berat penunggang 75 kg; penyesuaian tersedia untuk penalaan kekakuan.
