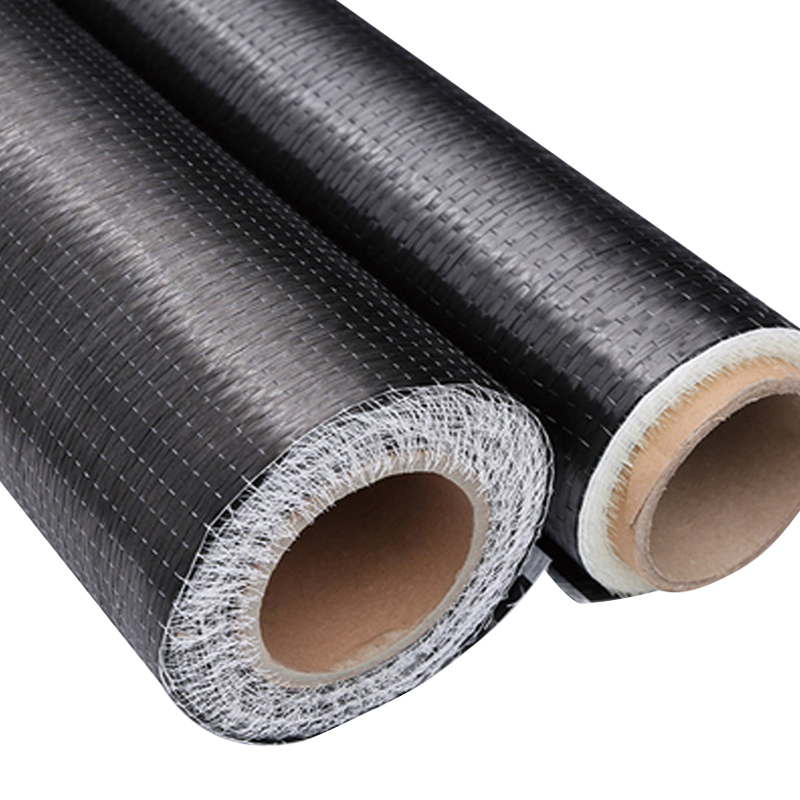

Fabrik Tetulang UD Satu Arah Gentian Karbon Sangat Fleksibel

Kain tetulang UD satu arah gentian karbon yang sangat fleksibel ialah bahan komposit berprestasi tinggi yang menggunakan gentian karbon tersusun satu arah sebagai bahan tetulang. Ia mempunyai kekuatan, modulus dan rintangan keletihan. Fleksibilitinya menjadikannya lebih mudah untuk memuatkan permukaan struktur yang kompleks dan sesuai untuk mengukuhkan substrat pelbagai bentuk. Ia digunakan secara meluas dalam pembaikan dan pengukuhan bangunan, jambatan dan peralatan perindustrian. Berbanding dengan keluli tradisional, ia lebih ringan, lebih tahan kakisan, dan mempunyai pembinaan yang mudah dan cekap.

Hubungi Kami
Sebelumnya：1k/3k/12k Kain Tenunan Biasa Gentian KarbonSeterusnya：Tiada produk seterusnya
skop

Ciri-ciri Produk

  • Ringan, ketumpatan hanya 1/4 keluli.
  • Kekuatan tinggi
  • Fleksibiliti tinggi dan kebolehgunaan tinggi untuk komponen dengan bentuk yang kompleks.
  • Pembinaan yang mudah, tiada jentera besar diperlukan, kecekapan pembinaan yang tinggi.
  • Tahan kakisan, tahan asid, tahan alkali, tahan garam dan tahan pelbagai persekitaran yang keras.
Pengukuhan Tegangan Intensiti Tegangan Modulus Pemanjangan Berat（g/㎡）
T300-12000 ≥3500Mpa ≥230Gpa ≥1.5% 198
T300-12000 ≥3500Mpa ≥230Gpa ≥1.5% 396
T700S-12000 ≥4900Mpa ≥240Gpa ≥2.1% 400
T700S-12000 ≥4900Mpa ≥240Gpa ≥2.1% 800
T800S-12000 ≥5800Mpa ≥294Gpa ≥2.0% 515
T800S-12000 ≥5800Mpa ≥294Gpa ≥2.0% 1030
Aplikasi: tetulang rasuk, tiang, dinding, papak lantai, tiang dan titik struktur rasuk-lajur komponen bangunan.

Kami boleh mereka bentuk dan menghasilkan fabrik mengikut kehendak pelanggan (di atas hanyalah sebahagian daripada paparan)

UNIDIRECTIONAL · GRED TENSILE
Fabrik Tetulang UD Serat Karbon Sangat Fleksibel
Fabrik tetulang gentian karbon satu arah yang dihasilkan daripada filamen berterusan Toray T700S dan T800S. Berat luas gentian berjulat dari 100 gsm hingga 600 gsm dengan pilihan saiz termoplastik atau serasi epoksi. Struktur fabrik terdiri daripada gentian karbon selari yang disatukan oleh scrim ringan atau benang pakan, memberikan penjajaran gentian 85-95 peratus dalam arah beban utama. Bahan ini mempamerkan modulus tegangan 230-294 GPa dan kekuatan tegangan 4,900-5,900 MPa, bergantung pada gred gentian yang dipilih. Sistem pengikat fleksibel membolehkan fabrik mematuhi permukaan acuan melengkung tanpa lengkok gentian atau kepekatan tegasan yang disebabkan oleh kelim.
100-600 gsm Julat berat areal
230-294 GPa Modulus tegangan
4,900-5,900 MPa Kekuatan tegangan
Kelebihan teras
01
Penjajaran gentian tinggi
85-95 peratus gentian berorientasikan arah beban, memaksimumkan kekukuhan dan kekuatan khusus per unit berat lamina komposit.
02
Sistem pengikat fleksibel
Serbuk termoplastik atau saiz berasaskan epoksi mengekalkan kelenturan fabrik untuk meletakkan tangan dan operasi peletakan pita automatik tanpa herotan gentian.
03
Kawalan ketebalan seragam
Teknologi penyebar gentian mencapai toleransi ketebalan tambah/tolak 5 peratus, mengurangkan kawasan kaya resin dan meningkatkan penyatuan lamina.
04
Berat gentian yang boleh disesuaikan
Tersedia dalam kenaikan 100 gsm dari 100 hingga 600 gsm, membolehkan padanan tepat jadual lapis lamina dengan keperluan struktur.
Spesifikasi teknikal
Jenis gentian Toray T700S / T800S / T1100G
Pilihan saiz Serasi epoksi / Termoplastik (PA, PPS)
Berat kawasan gentian 100, 150, 200, 300, 400, 600 gsm
Lebar standard 300 mm, 600 mm, 1,200 mm
Bahan scrim Poliester / Gentian kaca / Tiada
Jangka hayat 12 bulan pada 5-25°C, <60% RH
Senario aplikasi
[A]
Struktur aeroangkasa: Spar sayap, pengaku fiuslaj, dan rusuk permukaan kawalan yang memerlukan tetulang satu arah untuk menahan beban lentur.
[B]
Komponen automotif: Kotak ranap, tiang B dan dulang bateri berstruktur di mana kekakuan yang disesuaikan mengurangkan jisim kenderaan keseluruhan.
[C]
Peralatan sukan: Rangka basikal, pancing dan kayu hoki yang memerlukan kekukuhan khusus yang tinggi dengan tindak balas lentur terkawal.
[D]
Tenaga angin: Tudung spar dan sarang ricih untuk bilah turbin angin komposit, memberikan rintangan keletihan sepanjang hayat perkhidmatan selama 20 tahun.
Nota bahan
Pengesahan penjajaran gentian: Sisihan sudut daripada orientasi 0 darjah yang dimaksudkan dikekalkan di bawah 1.5 darjah, disahkan oleh mikroskop optik setiap ASTM D6856.
Keserasian impregnasi: Kimia saiz dipadankan dengan sistem resin epoksi, ester vinil dan poliester. Keserasian dengan BMI dan resin ester sianat tersedia atas permintaan.
Penyatuan vakum: Prosedur penyahgasan yang disyorkan sebelum infusi resin untuk menghilangkan udara terperangkap di antara tunda dan mencapai pecahan isipadu gentian sebanyak 55-65 peratus.
Pengendalian dan penyimpanan
01 Simpan fabrik dalam beg plastik bertutup dengan bahan pengering untuk mengelakkan penyerapan lembapan, yang boleh menjejaskan prestasi saiz dan ciri-ciri keluaran damar.
02 Potong menggunakan pisau lurus atau meja pemotongan automatik; elakkan selekoh atau lipatan tajam yang boleh menyebabkan serat tidak sejajar atau pecah.
03 Keluarkan filem pelindung pelindung serta-merta sebelum susun atur. Fabrik yang terdedah kepada keadaan persekitaran selama lebih daripada 8 jam hendaklah dikondisikan dalam persekitaran layup.
04 Ketegangan gulung semasa mendispens hendaklah tidak melebihi 5 N untuk mengelakkan peregangan scrim pengikat termoplastik.
Soalan biasa
Bagaimana untuk menentukan berat kawasan yang betul untuk layup?
Kira ketebalan lamina yang diperlukan menggunakan formula pecahan isipadu gentian: t = (berat setiap kawasan) / (ketumpatan gentian x Vf). Untuk fabrik 300 gsm pada 60 peratus Vf, ketebalan lapisan diawet adalah lebih kurang 0.27 mm.
Bolehkah fabrik UD digunakan dalam kombinasi dengan fabrik tenunan?
ya. Lapisan UD yang diletakkan dalam pelbagai orientasi (0°, 90°, ±45°) boleh dijalin dengan lapisan permukaan fabrik tenunan untuk meningkatkan kemasan permukaan dan rintangan hentaman sambil mengekalkan kekakuan.
Kitaran pengawetan optimum untuk fabrik UD yang diresapi epoksi
Penyembuhan yang disyorkan: 120°C selama 2 jam, selepas sembuh pada 180°C selama 2 jam (untuk epoksi automotif dan aeroangkasa). Tekanan beg vakum minimum 0.08 MPa. Kadar pemanasan 2-3°C seminit.
Apakah sudut kejatuhan lapis maksimum yang dibenarkan?
Lapik boleh ditamatkan dengan nisbah tanjakan 10:1 (panjang:tebal) untuk mengelakkan kepekatan tegasan di lokasi jatuhan lapis. Titik penamatan berperingkat sebanyak 5-10 mm.
i Pensijilan bahan tersedia: AS9100D untuk aplikasi aeroangkasa, IATF 16949 untuk automotif. Berat dan lebar gentian tersuai tersedia dengan masa utama 4-6 minggu. Sampel ujian daripada setiap lot pengeluaran setiap ASTM D3039.
