dibuat khas Papan Penebat Glassfiber Resin Epoksi
Rumah / Produk / Prepreg / Papan Penebat Glassfiber Resin Epoksi
  • Papan Penebat Glassfiber Resin Epoksi
  • Papan Penebat Glassfiber Resin Epoksi
  • Papan Penebat Glassfiber Resin Epoksi
  • Papan Penebat Glassfiber Resin Epoksi

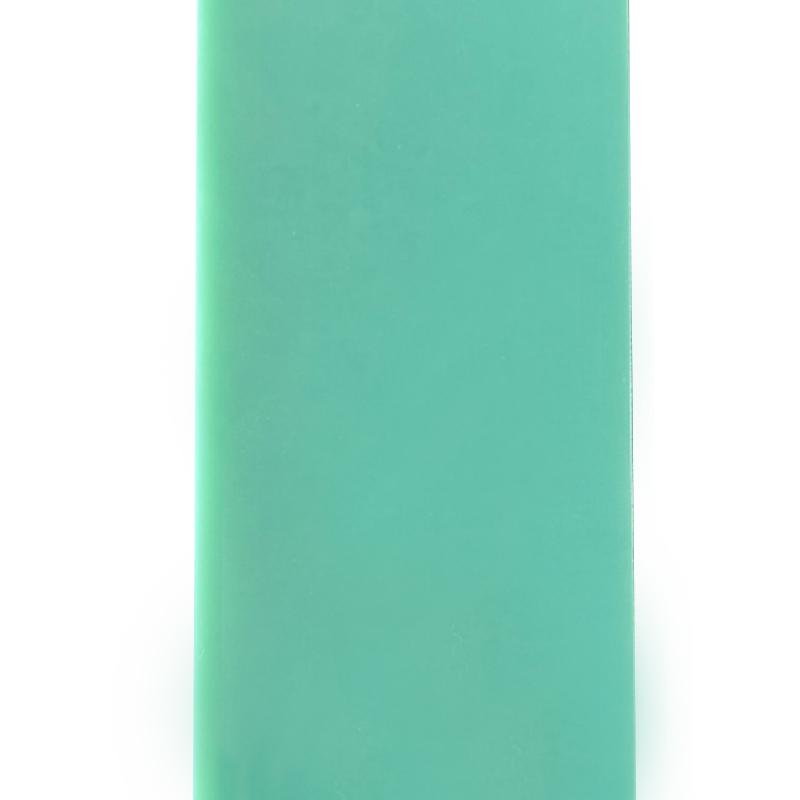

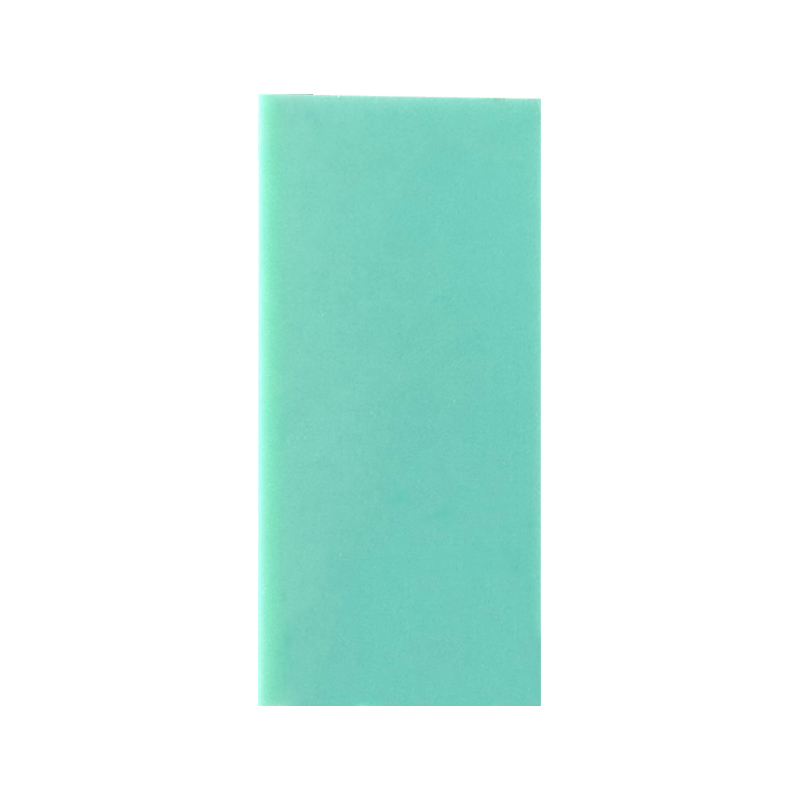

Papan Penebat Glassfiber Resin Epoksi

Hubungi Kami
Sebelumnya：Tiada produk sebelumnya.Seterusnya：Tiada produk seterusnya
skop
SIRI FR-4 / G11
Papan Penebat Glassfiber Resin Epoksi
Lapisan fabrik E-kaca berterusan yang diresapi dengan resin epoksi berbrominasi, mampatan diacu pada 160°C dan 14 MPa. Kekuatan dielektrik 20–28 kV/mm (ASTM D149), penyerapan air ≤0.15% selepas rendaman 24 jam. Kelas suhu kendalian F (155°C) dengan penarafan kemudahbakaran UL 94 V-0. Julat ketebalan 0.3 mm hingga 50 mm, tersedia dalam warna hijau semulajadi, putih, kuning dan hitam untuk penebat elektrik dan pemasangan struktur.
Kelas terma F (155°C)
Kemudahbakaran UL 94 V-0
Dielektrik 20–28 kV/mm
▸ Kelebihan teknikal
  • Rintangan arka: 180 saat tanpa pengesanan (ASTM D495), ditentukan untuk suis voltan tinggi dan penyentuh.
  • Faktor pelesapan rendah: Tan δ 0.015–0.02 pada 1 MHz, mengekalkan integriti isyarat dalam aplikasi PCB frekuensi tinggi.
  • Kestabilan pemesinan: Penggerudian bebas burr dengan alat karbida; delaminasi dikawal pada diameter lubang ≥0.8 mm.
  • Rintangan kelembapan: Pengekalan rintangan penebat >95% selepas 96 jam pada 95% RH.
▸ Data mekanikal & elektrik
Kekuatan lentur (memanjang) 350 – 450 MPa
Kekuatan tegangan 280 – 340 MPa
Kekuatan mampatan 350 – 420 MPa
Kerintangan isipadu 10⁷ – 10⁸ MΩ·cm
CTI (penjejakan perbandingan) 175 – 200 V (PLC 3)
⎯
Toleransi dimensi
0.5 – 1.6 mm ±0.10 mm
1.6 – 3.0 mm ±0.15 mm
3.0 – 6.0 mm ±0.20 mm
Panjang/lebar ≤1000 mm ±2.0 mm
⎯
Terma & kimia
  • Servis berterusan: 130°C – 155°C
  • Kekonduksian terma: 0.25–0.35 W/(m·K)
  • Rintangan kimia: aseton, etanol, minyak mineral
  • Elakkan: asid sulfurik pekat
⎯
Pemprosesan parameter
  • Guntingan ≤3 mm ketebalan
  • Suapan penggerudian: 0.05–0.10 mm/rev
  • Kelajuan gelendong: 20k–40k RPM
  • Prapemanasan pada 80°C untuk tebukan >2 mm
◆ Medan permohonan (diperakui mengikut IEC 60893, NEMA LI-1)
Penghalang suis Busbar menyokong Lekapan ujian PCB Pengatur jarak pengubah Baji slot motor Plat pelongsor arka Pencuci penebat
Mematuhi RoHS · REACH SVHC percuma · Gred bebas halogen tersedia (IEC 61249-2-21)
Penyimpanan & pengendalian
▸ Simpan rata pada palet dengan sokongan tepi. Ketinggian tindanan maksimum 800 mm untuk mengelakkan letupan.
▸ Julat kelembapan: 40% – 70% RH. Pendedahan berpanjangan >80% RH boleh meningkatkan penyerapan air melebihi 0.3%.
▸ Elakkan sentuhan langsung dengan kuprum atau permukaan keluli kosong semasa penyimpanan jangka panjang (risiko pengoksidaan).
Soalan & nota biasa
Voltan operasi maksimum? 2.5 kV per mm ketebalan untuk AC (60% penurunan nilai untuk DC).
Keupayaan selepas membentuk? Tiada thermoforming selepas pengawetan; cadar pra-impregnated sahaja.
Keluar gas dalam vakum? TML 0.45%, CVCM 0.08% — sesuai untuk ruang vakum.
Kawalan warpage? Penyepuhlindapan pada 120°C selama 2 jam mengurangkan tekanan sisa selepas pemesinan.
ⓘ Pilihan pensijilan: MIL-I-24768, GB/T 1303.1, UL diiktiraf (nombor E tersedia). Kebolehkesanan kelompok disertakan. Nilai mekanikal berdasarkan ketebalan 1.6 mm, arah membujur.
