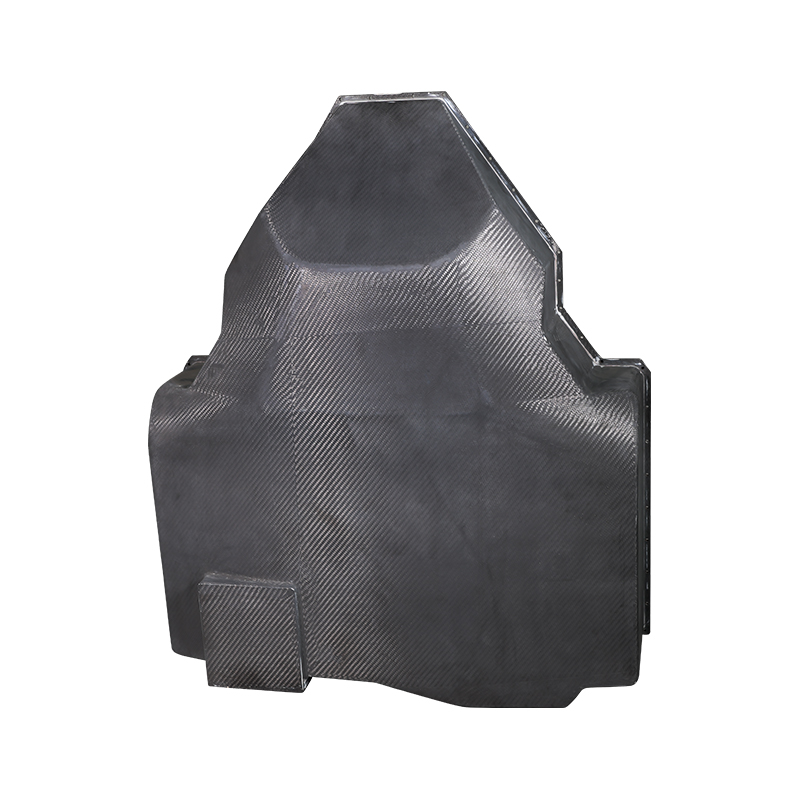

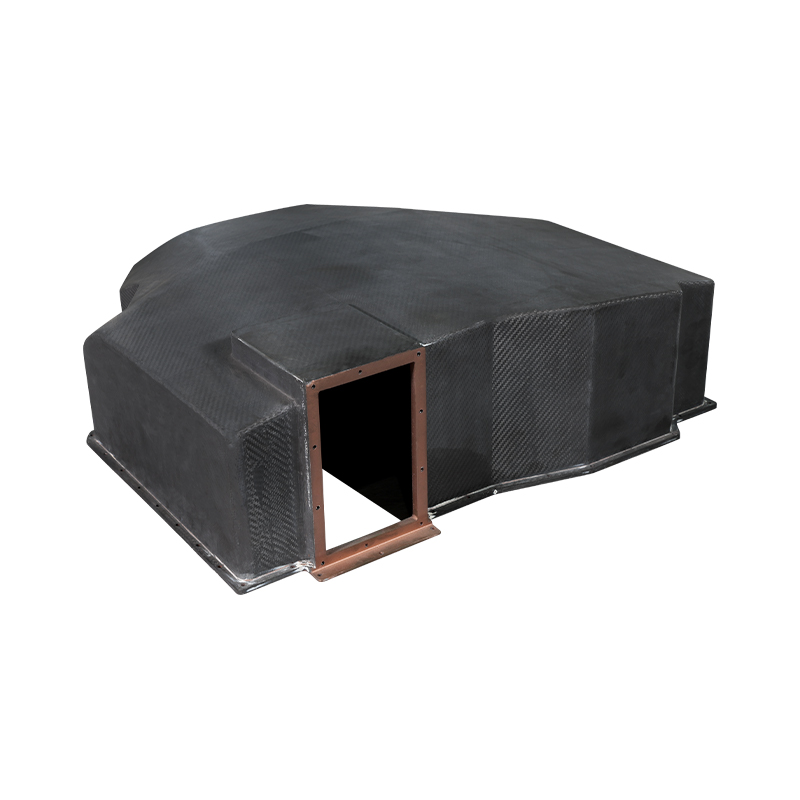

Penutup Kepala Tudung Kanopi Luaran Dron Gentian Karbon

Ia boleh mengurangkan berat struktur pesawat sebanyak kira-kira 15% ~ 20% dan meningkatkan beban berkesan; ia juga boleh memudahkan peralatan proses UAV, mengurangkan beban kerja pemasangan, memendekkan kitaran pembuatan, dan mengurangkan kos keseluruhan kitaran hayat keseluruhan pesawat. Parameter boleh disesuaikan.

Hubungi Kami
Sebelumnya：Gear Pendaratan Kenderaan Udara Tanpa Pemandu (UAV) Gentian KarbonSeterusnya：Cangkang drone serat karbon
skop
PENUTUP LUARAN UAV · GRED AEROS angkasa
Penutup Kepala Tudung Kanopi Luaran Dron Gentian Karbon
Berat (biasa) 42-68g
Ketebalan dinding 0.6-1.2mm
Suhu perkhidmatan -40 hingga 110°C
Gambaran keseluruhan struktur
Kanopi gentian karbon prepreg dihasilkan melalui pengacuan logam yang dipadankan atau pengawetan autoklaf. Fabrik kepar Toray T700 3K dengan resin epoksi keliatan tinggi. Modulus tegangan 65 GPa, kekuatan lentur 750 MPa. Direka bentuk untuk DJI M300, Mavic 3, Matrice dan bingkai FPV tersuai. Kelegaan dalaman direka untuk modul GPS, IMU dan kabel antara muka muatan. Kerintangan permukaan 10-100 ohm setiap persegi untuk perlindungan ESD.
Jenis gentian Kepar Toray T700SC 3K 2x2
Sistem resin Epoksi (Tg 135°C)
Isipadu gentian 57-62 peratus
Kemasan permukaan Berkilat (GU 90) atau matte
Titik pelekap M2.5 / M3 kacang terbenam
1
Kelebihan teras
  • Pengurangan jisim: 70 peratus lebih ringan daripada kanopi aluminium, 50 peratus lebih ringan daripada PC-ABS dengan ketegaran yang sama
  • Ketelusan isyarat: Kehilangan penghantaran RF di bawah 0.3 dB pada 2.4 GHz dan 5.8 GHz (salutan tidak konduktif digunakan)
  • Rintangan hentaman: Tiada perambatan retak selepas 500 g jatuh dari 1.5 m ke konkrit
2
Parameter dimensi
  • Julat panjang: 55-120 mm (bergantung pada kerangka udara)
  • Julat lebar: 45-95 mm
  • Julat ketinggian: 25-55 mm
  • Toleransi: tambah/tolak 0.15 mm pada permukaan pelekap
  • Sudut draf: 2 hingga 3 darjah untuk merobohkan
3
Rintangan alam sekitar
  • Rintangan UV: 500 jam QUV dengan pengekalan kilauan melebihi 85 peratus
  • Penyerapan lembapan: kurang daripada 0.1 peratus selepas 7 hari rendaman
  • Rintangan kimia: Tidak terjejas oleh bahan api, minyak dan pelarut pembersihan standard
Nota integrasi dan perhimpunan
Skru pemasangan hendaklah menggunakan mesin basuh nilon untuk mengelakkan kakisan galvanik antara kerangka udara karbon dan aluminium.
Lubang pra-gerudi diameter 2.2 mm untuk skru M2; sudut sinki kaunter 100 darjah untuk pemasangan siram.
Saluran gasket EMI tersedia untuk melindungi daripada gangguan elektromagnet daripada modul ESC.
Slot pengudaraan boleh disepadukan semasa pengacuan untuk aliran udara penyejukan bateri atau ESC.
Matriks keserasian
Serasi dengan DJI M300 RTK, M350, Mavic 3 Enterprise, Autel EVO II dan bingkai FPV 7-inci hingga 10-inci tersuai.
Reka bentuk pintu akses muatan tersedia untuk mekanisme menjatuhkan atau penonjolan kamera sekunder.
Potongan tersuai untuk antena (SMA, u.FL) dan port USB/HDMI yang disokong dengan unit MOQ 50.
Protokol pengendalian dan penyelenggaraan
01. Pembersihan — Gunakan isopropil alkohol (70 peratus) dengan kain bebas lin. Jangan tenggelam dalam cecair.
02. Pemeriksaan — Semak delaminasi melalui ujian paip sebelum setiap penerbangan. Bunyi kusam menandakan perpisahan.
03. Pembaikan — Retakan kecil dipenuhi resin epoksi. Gantikan penutup jika kerosakan hentaman melebihi panjang retakan 15 mm.
04. Penyimpanan — Jauhkan daripada cahaya matahari langsung apabila tidak digunakan. Lapisan jernih UV memanjangkan hayat perkhidmatan kepada 2,000 jam penerbangan.
Aplikasi biasa
Dron pemeriksaan industri UAV penyembur pertanian Mencari dan menyelamat pesawat Sarung gaya bebas perlumbaan FPV Kepungan platform pemetaan LiDAR
Adakah gentian karbon menyekat isyarat GPS?
Gentian karbon tidak bersalut melemahkan isyarat RF. Kanopi kami termasuk lapisan permukaan bukan konduktif (gentian kaca atau lapisan gel) yang mengurangkan kehilangan isyarat kepada di bawah 0.5 dB, membolehkan penerimaan GPS dan telemetri tanpa antena luaran.
Ketinggian dan suhu operasi maksimum
Ketinggian sehingga 7,000 m. Suhu operasi berterusan -30°C hingga 85°C. Pendedahan jangka pendek kepada 110°C (cahaya matahari langsung pada permukaan gelap).
Kos acuan tersuai dan masa memimpin
Acuan aluminium: USD 1,800-2,500, masa utama 25-30 hari. Sampel kanopi disediakan dalam masa 5 hari selepas acuan siap.
i Semua kanopi diperiksa 100 peratus melalui CMM untuk toleransi kedudukan lubang. Laporan ujian kelompok termasuk Tg, isipadu gentian dan pemeriksaan visual bagi setiap IPC-A-600. Penjenamaan OEM (ukiran laser) tersedia.
